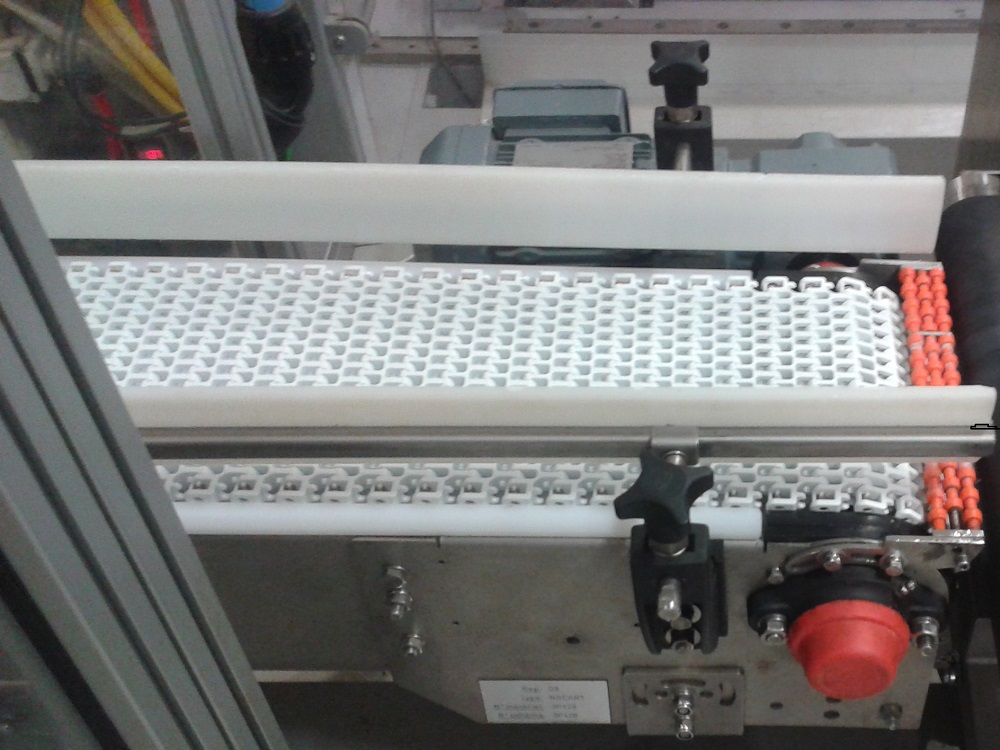

Przenośniki modułowe: skrętne, prostobieżne, wznoszące typu Z. Konstrukcja ze stali nierdzewnej lub belek aluminiowych.

Przenośniki modułowe są wykorzystywane przy transporcie większej ilości produktów lub produktów o większych gabarytach.
Taśma modułowa posiada tylko jeden długi pin przechodzący przez całą szerokość taśmy.
Z tego powodu demontaż tamy o szerokości 850 mm jest łatwiejszy od demontażu 10 rzędów łańcucha płytkowego o szerokości 83,8 mm.
Taśmy modułowe: przydatne informacje ⇐

---

Realizacja 1. Przenośnik modułowy skrętny: odtworzenie prowadnic zakrętowych oraz identyfikacja taśmy modułowej.

Problem 1: blokowanie a następnie zerwanie taśmy modułowej.
Przyczyna: źle dobrany zamiennik przez personel zewnętrznej firmy. Dobrana taśma była niedopasowana do oryginalnych prowadnic. Rozstaw chwytaków „TAB” był większy od rozstawu rowków w prowadnicy.
Rozwiązanie: po dokładnych pomiarach i sprawdzeni katalogów od kilku producentów udało się zidentyfikować oryginalną taśmę.

Problem 2: szarpanie taśmy podczas pracy.
Przyczyna: zbyt duże owinięcie taśmy na kołach napędowych ok. 210 ° spowodowane zbyt małą odległością pomiędzy pierwszą rolką powrotną a kołem napędowym.
Rozwiązanie: zmiana pozycji rolki.

Zakres prac:
– pomiar, projektowanie i montaż nowych prowadnic zakrętowych TAB
– pomiar, dobór i montaż taśmy modułowej
– usunięcie pozostałych błędów konstrukcyjnych

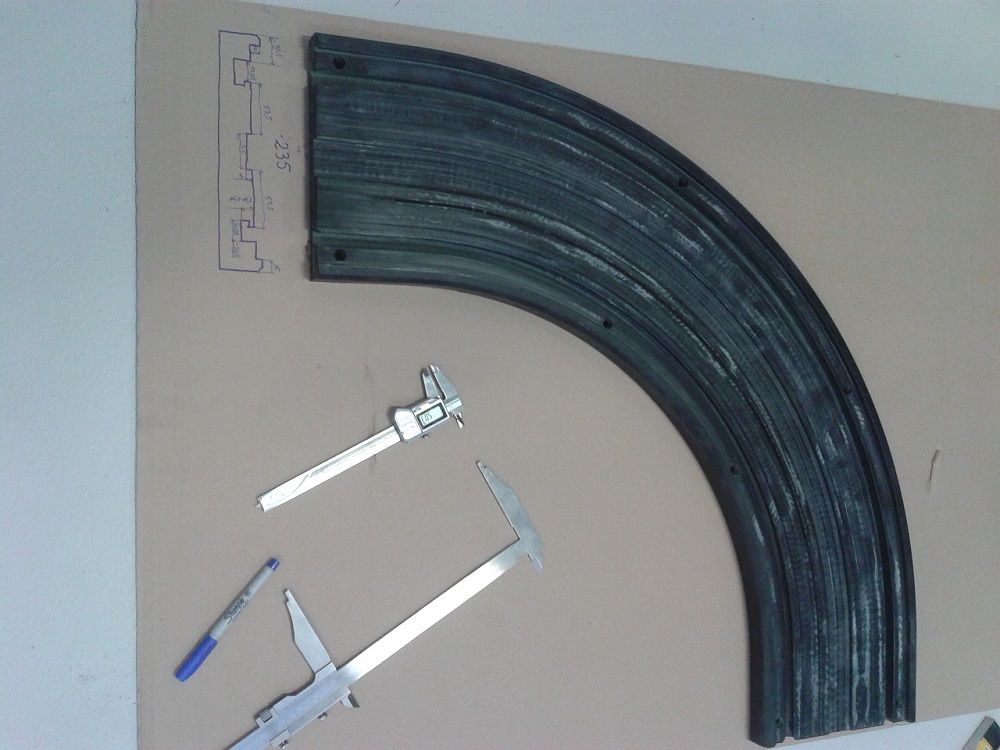

		Pomiar 1. Demontaż górnej prowadnicy skrętnej TAB. 2. Pomiar najważniejszych wymiarów (brak dokumentacji technologicznej)

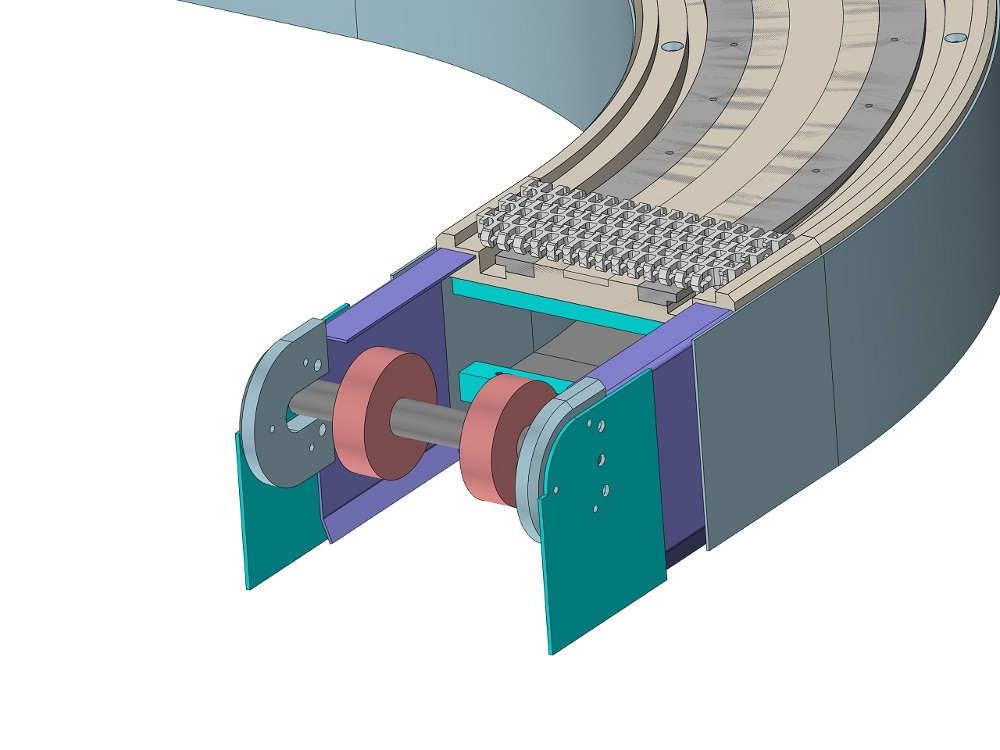

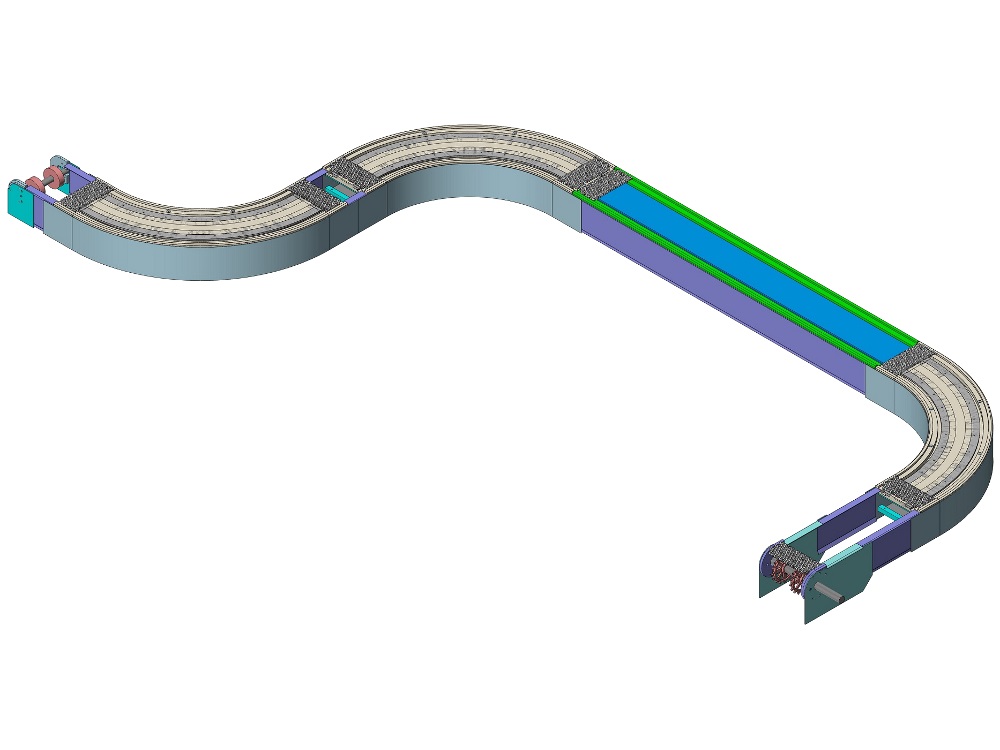

		Projekt CAD Modelowanie nowej prowadnicy na podstawie zebranych pomiarów oraz najważniejszych elementów istniejącego przenośnika.

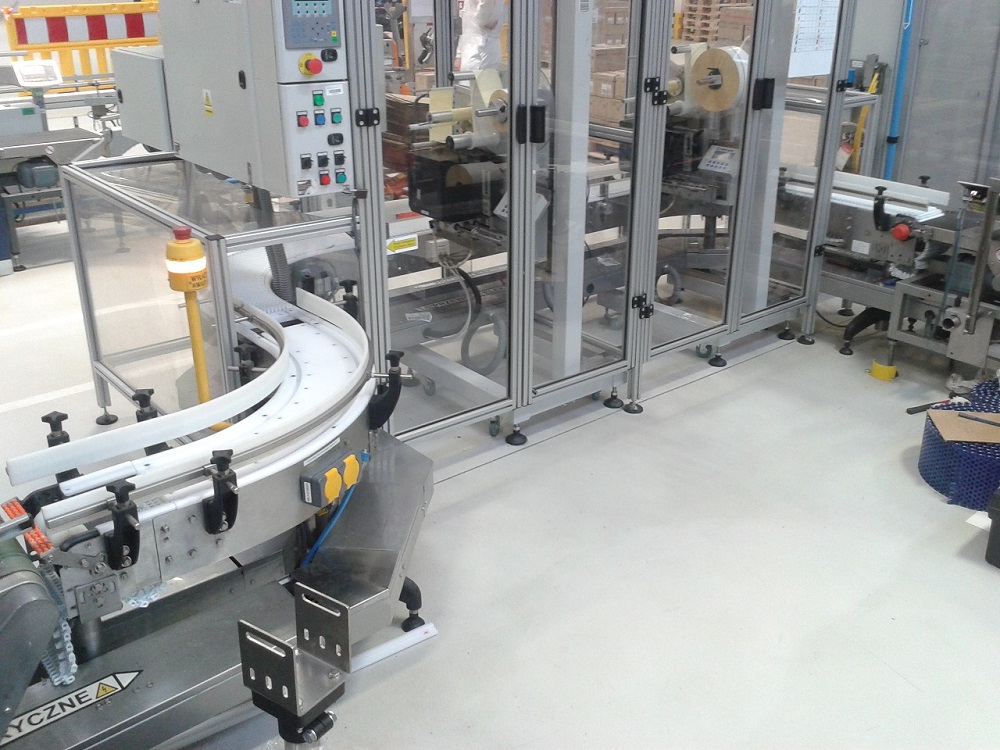

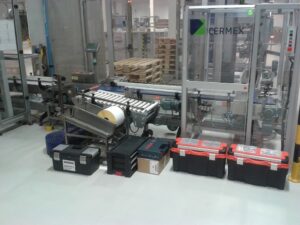

		Montaż Przykręcenie nowej prowadnicy zakrętowej oraz wciąganie taśmy modułowej.

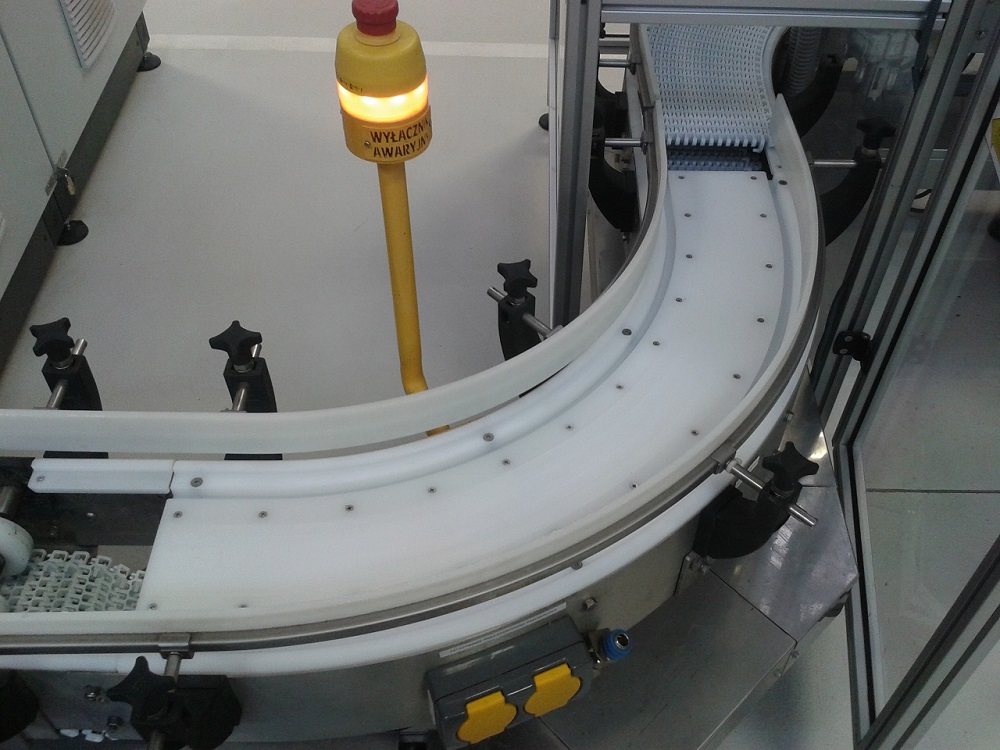

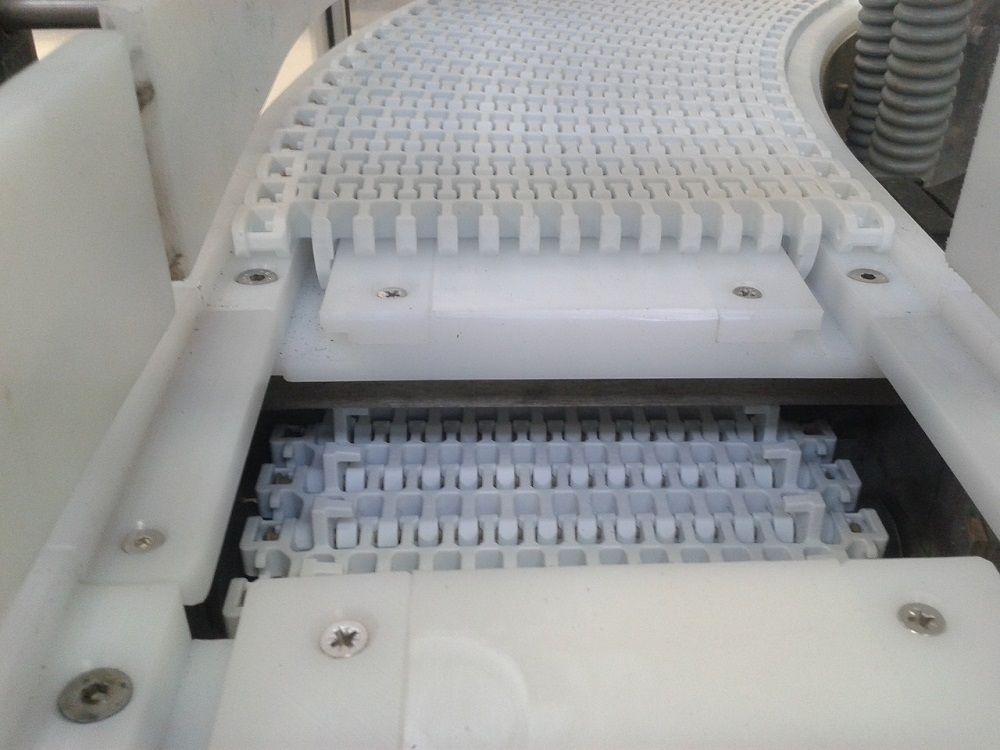

		Montaż Przykręcenie trzech prowadnic zakrętowych oraz wciąganie taśmy modułowej.
